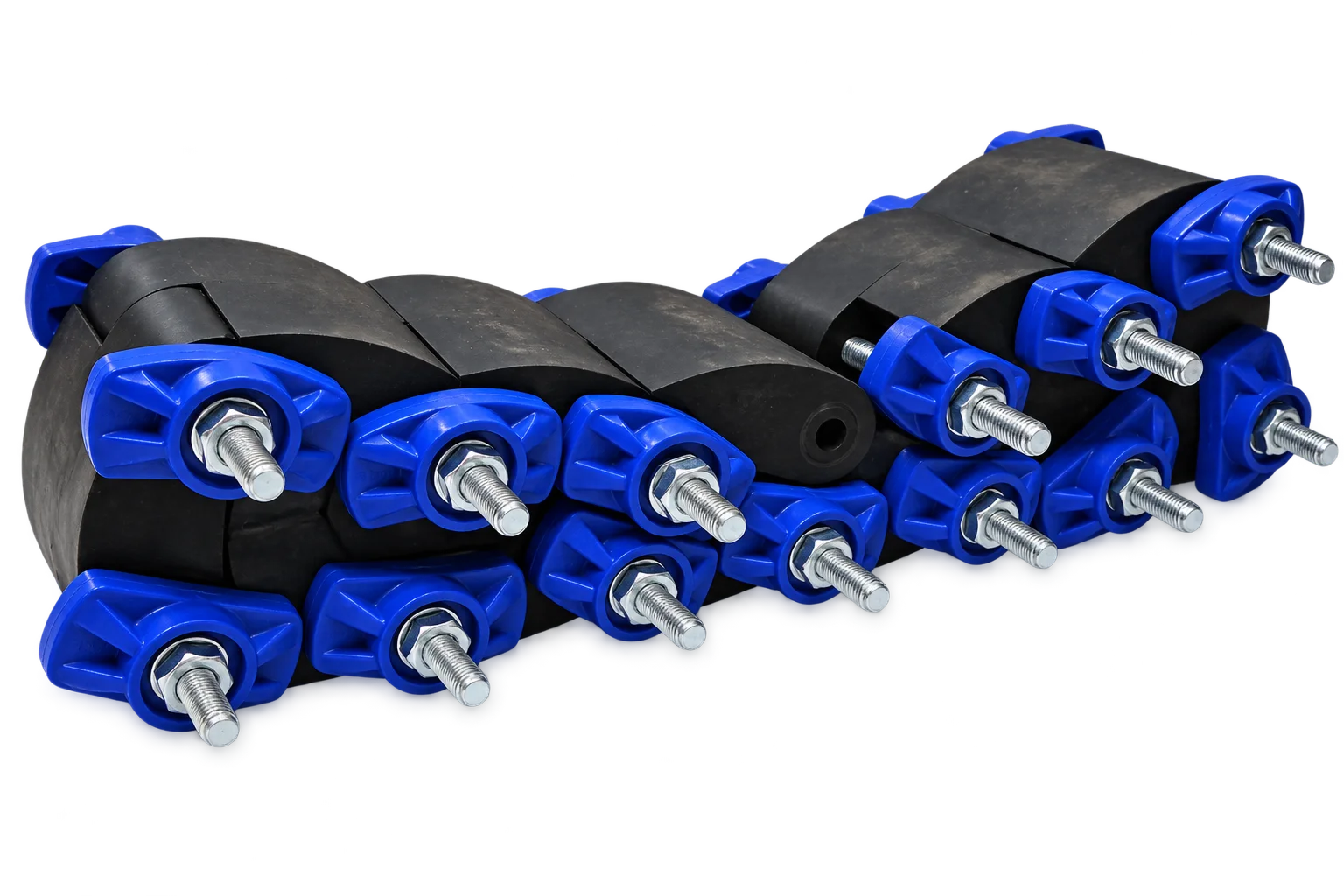

Уплотнитель кольцевых межтрубных пространств FS-Спрут УП

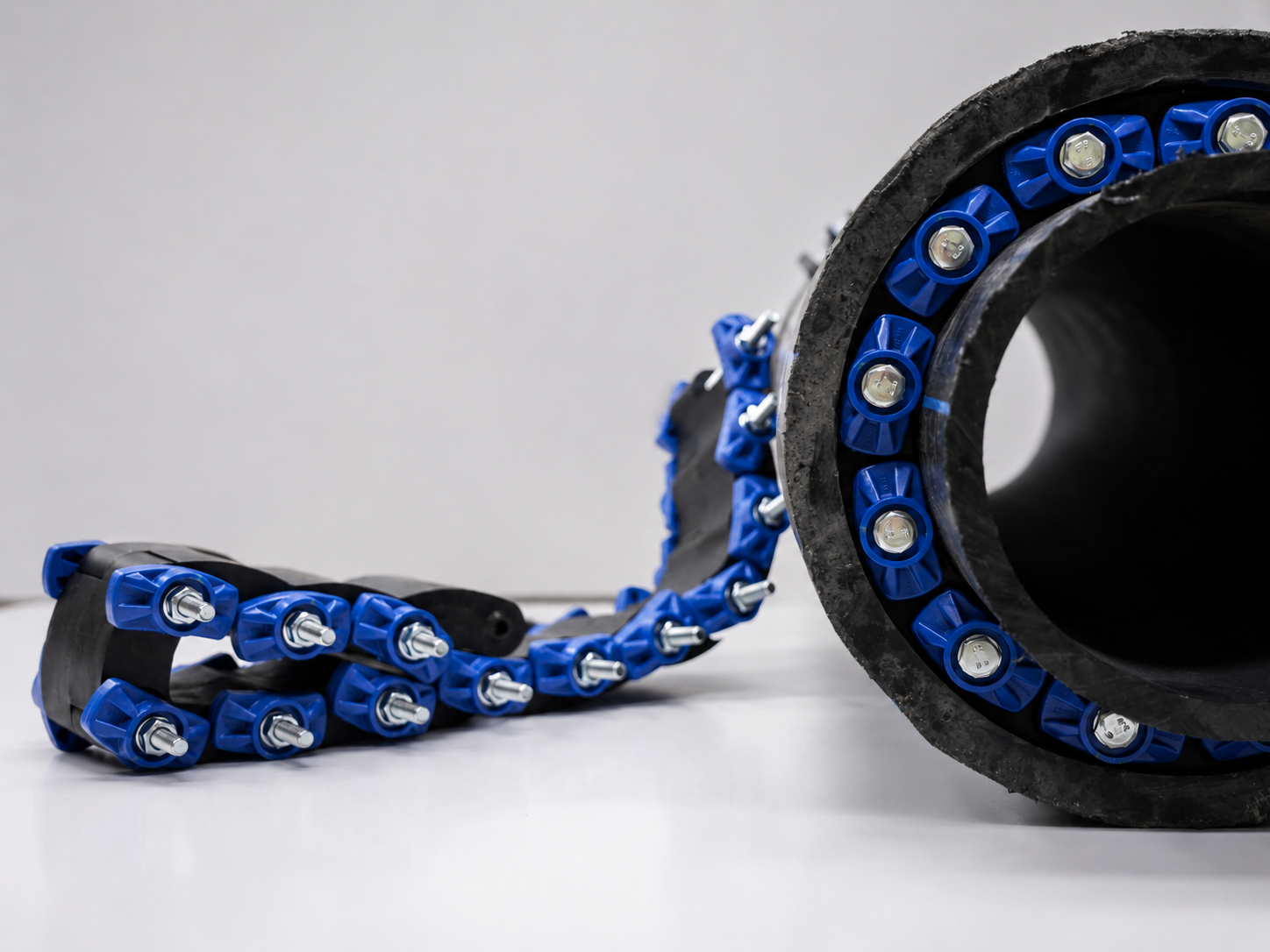

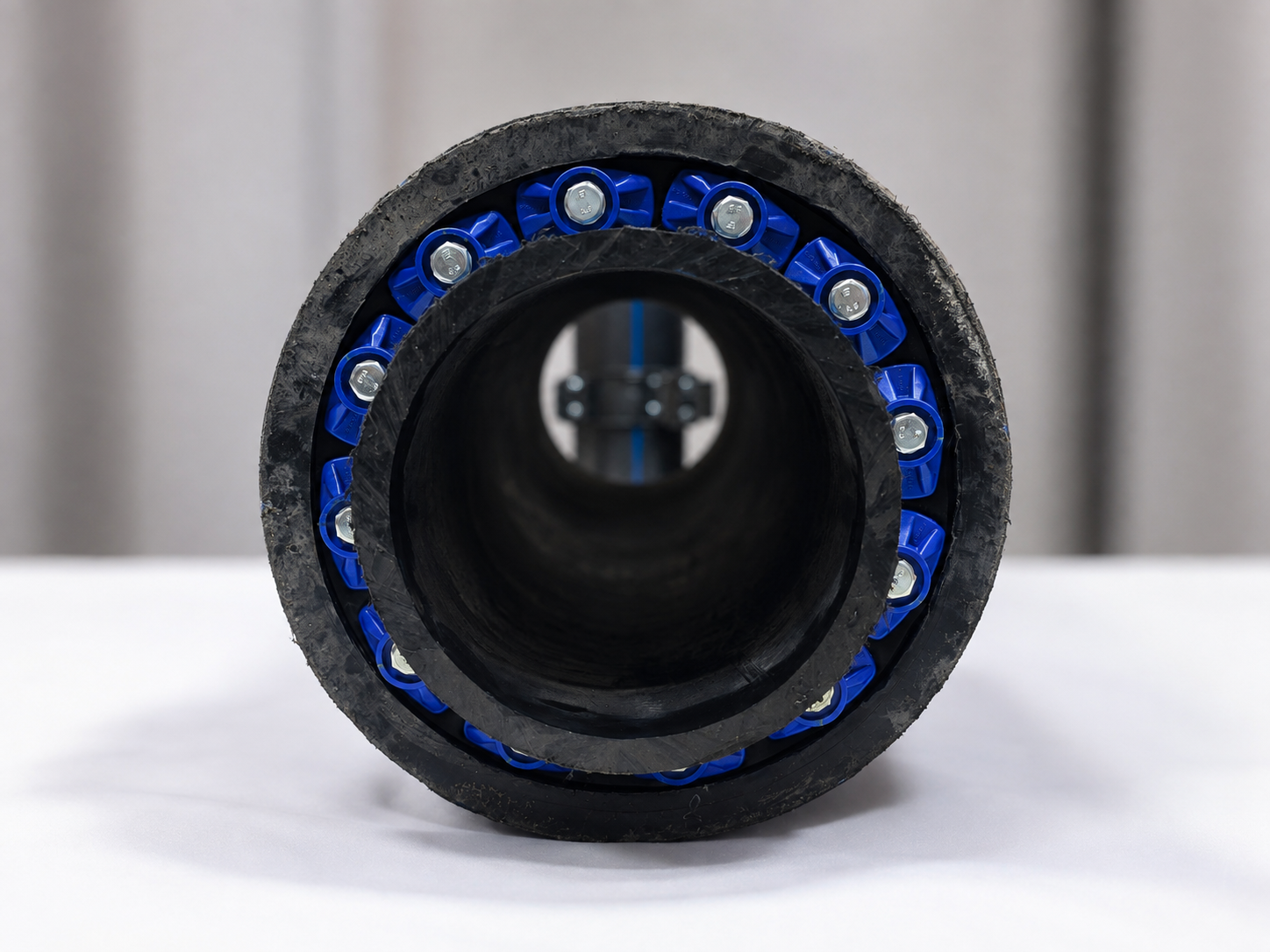

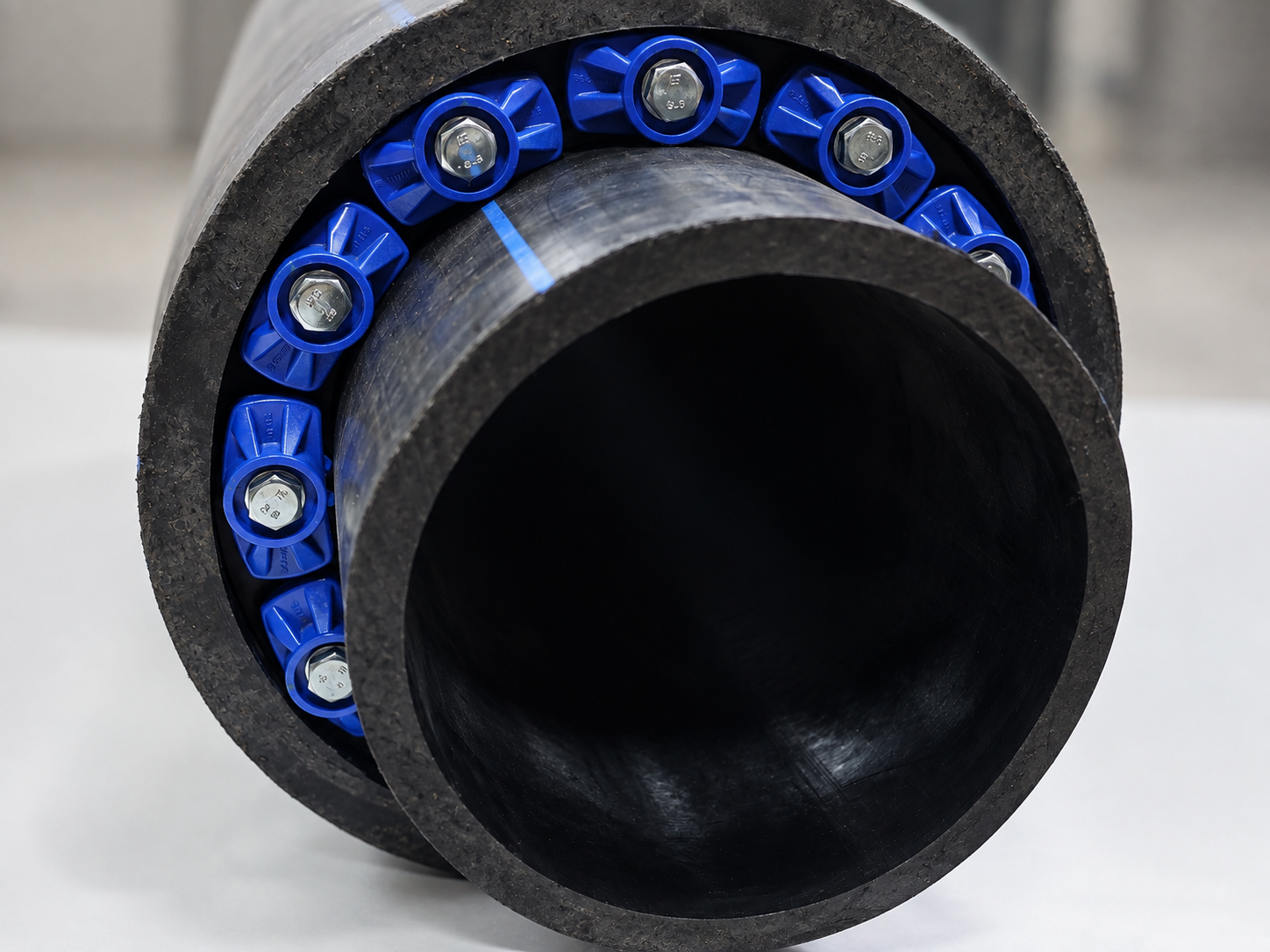

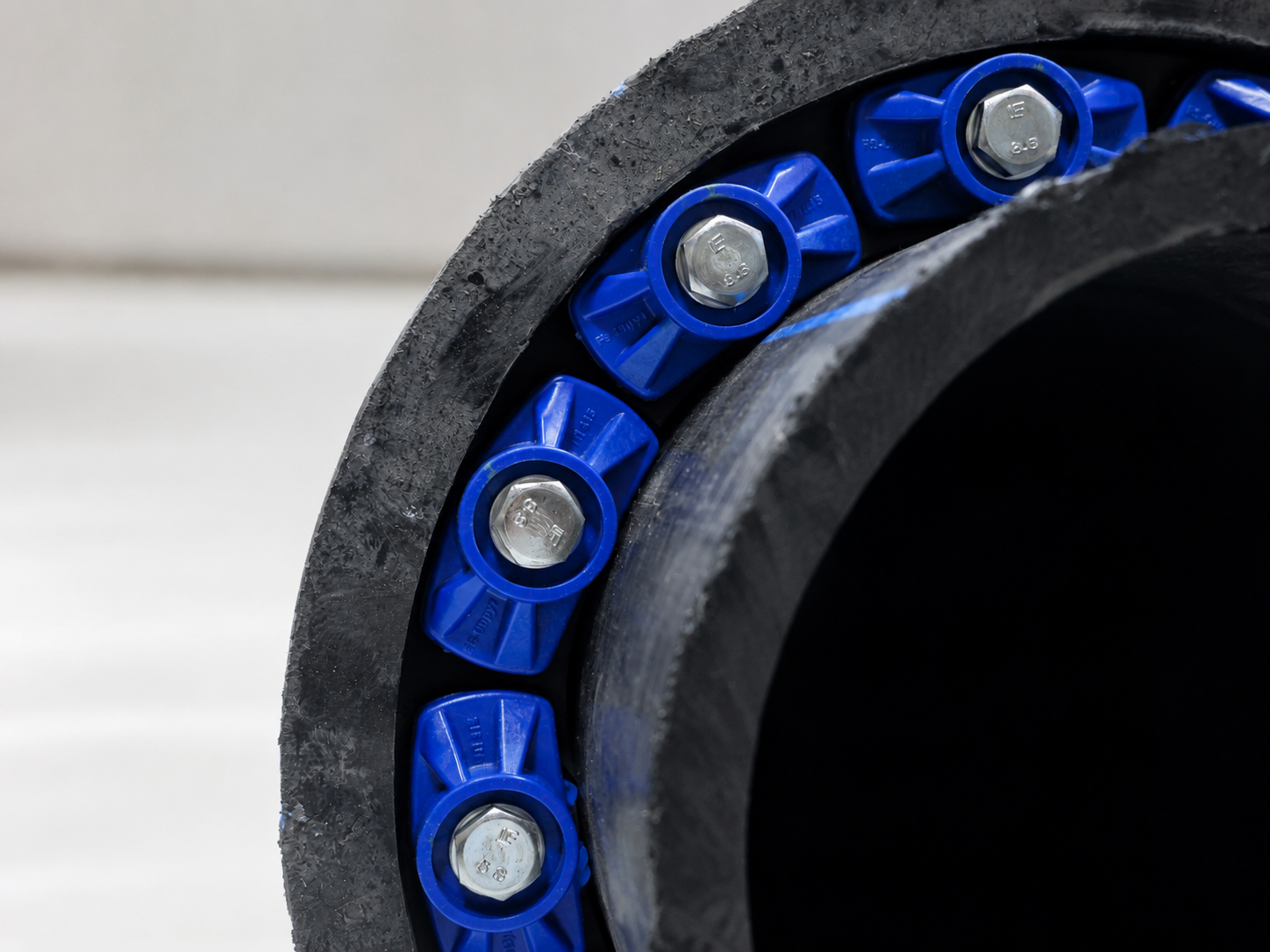

Уплотнитель кольцевых межтрубных пространств (FS-Спрут УП) — это современные модульные системы герметизации, предназначенные для надежного уплотнения зазора между трубой и отверстием в стене или фундаменте.
Основное преимущество таких уплотнителей — их универсальность и высокая степень герметичности. Благодаря модульной конструкции они легко подстраиваются под различные диаметры труб, обеспечивая равномерное давление по всему периметру.
Основные области применения:
- Проход труб через стены и фундаменты
- Заделка резервуаров
- Уплотнение обсадных труб
Подбор уплотнителя кольцевых пространств FS-Спрут УП
Укажите наружный диаметр рабочей трубы и внутренний диаметр гильзы или отверстия (либо OD гильзы и толщину стенки). Система рассчитает межтрубное пространство (МТП) и подберёт подходящие типы уплотнителя.
Таблица подбора уплотнителя кольцевых пространств
Геометрические параметры типоразмеров, используемые калькулятором подбора.
| Тип уплотнительного элемента | Длина дуги, мм | Толщина элемента без затяжки, мм | Толщина элемента под затяжкой, мм | Ширина элемента вдоль оси трубы, мм | Оптимальный размер МТП, мм | Внутренний радиус элемента, мм |
|---|---|---|---|---|---|---|
| УП-100 | 31,4 | 9,3 | 12,5 | 45 | 10,5 | 18,5 |
| УП-200 | 30,5 | 12,3 | 16 | 45 | 14 | 22,25 |
| УП-215 | 43,3 | 12 | 16 | 45 | 14 | 56 |
| УП-250 | 28,8 | 15,3 | 20 | 45 | 17,5 | 18,5 |
| УП-265 | 42,4 | 15,3 | 20 | 45 | 17,5 | 58 |
| УП-300 | 40,3 | 17,5 | 23 | 62 | 19,5 | 31 |
| УП-310 | 57,5 | 17 | 22,5 | 62 | 19,5 | 64 |
| УП-315 | 38,4 | 20,6 | 26 | 62 | 23 | 30 |
| УП-365 | 55,9 | 20,5 | 27 | 62 | 23,5 | 78,5 |
| УП-325 | 77 | 24 | 33 | 70 | 28 | 142 |
| УП-350 | 41,4 | 25,5 | 34 | 70 | 29 | 27,5 |
| УП-375 | 55,1 | 31 | 42 | 70 | 35 | 44,4 |
| УП-465 | 93 | 30 | 40 | 88 | 35 | 147 |
| УП-400 | 93 | 36,5 | 46 | 88 | 41 | 168,5 |
| УП-415 | 68 | 35,5 | 46 | 88 | 41 | 68 |
| УП-425 | 93 | 28,5 | 38 | 88 | 33 | 154 |
| УП-450 | 92 | 39 | 51 | 88 | 45 | 160 |
| УП-475 | 68 | 40,5 | 51 | 88 | 45 | 68 |
| УП-480 | 142 | 43,5 | 54 | 88 | 49 | 259 |
| УП-485 | 95,9 | 44 | 55 | 88 | 50 | 72,5 |
| УП-500 | 99 | 56 | 72 | 99 | 64 | 167,5 |
| УП-565 | 78,5 | 56,5 | 72 | 99 | 64 | 45 |
| УП-525 | 94 | 46,5 | 60 | 99 | 54 | 156 |
| УП-550 | 78,5 | 46,5 | 60 | 99 | 54 | 48,75 |
| УП-575 | 104 | 69 | 84 | 99 | 77 | 131,4 |
| УП-585 | 161,1 | 69 | 84 | 99 | 77 | 243,95 |
| УП-600 | 101 | 77,5 | 100 | 99 | 87,5 | 143 |
| УП-615 | 157 | 79 | 100 | 99 | 87,5 | 210 |
Пример подбора уплотнителя кольцевого пространства FS-Спрут УП
Рассмотрим пример подбора уплотнителя для рабочей трубы Ø159 мм и трубы-гильзы Ø273×8 мм.
Исходные данные
1. Рассчитываем внутренний диаметр гильзы
При известном наружном диаметре трубы-гильзы и толщине её стенки внутренний диаметр определяется по формуле:
Внутренний диаметр гильзы: 257 мм.
2. Рассчитываем межтрубное пространство
Межтрубное пространство — расстояние между наружной поверхностью рабочей трубы и внутренней поверхностью гильзы:
Расчётное межтрубное пространство: 49 мм.
3. Определяем подходящие типы уплотнительных элементов

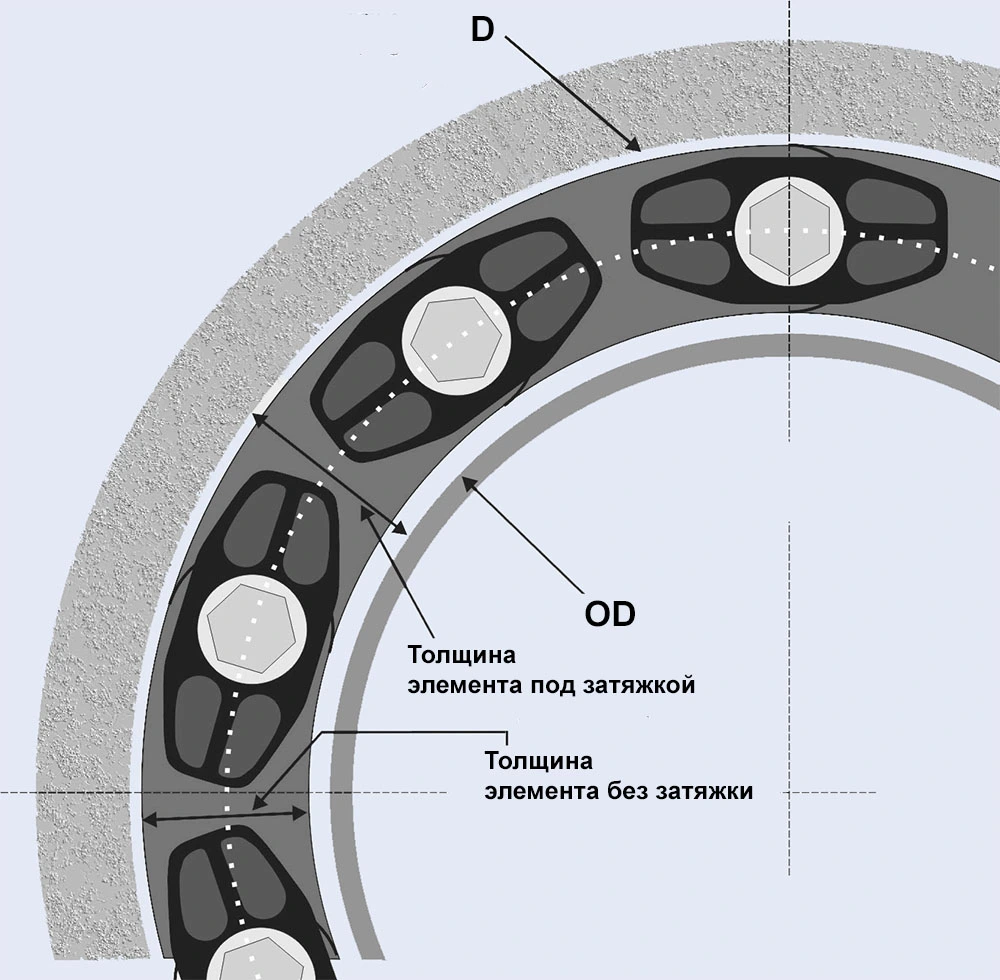

На первом этапе выбираются элементы, у которых фактическое межтрубное пространство находится между толщиной элемента без затяжки и толщиной элемента после затяжки:
По этому условию предварительно подходят:
| Тип | Без затяжки | Под затяжкой | Оптимальное МТП |
|---|---|---|---|
| УП-450 | 39 мм | 51 мм | 45 мм |
| УП-475 | 40,5 мм | 51 мм | 45 мм |
| УП-480 | 43,5 мм | 54 мм | 49 мм |
| УП-485 | 44 мм | 55 мм | 50 мм |
| УП-525 | 46,5 мм | 60 мм | 54 мм |
| УП-550 | 46,5 мм | 60 мм | 54 мм |
4. Рассчитываем количество элементов и проверяем геометрию кольца
Сначала определяется средний диаметр расположения элементов:
Для каждого типа рассчитывается количество элементов с учётом его длины дуги. Полученное значение округляется до ближайшего целого числа. После этого проверяются фактические наружный и внутренний диаметры собранного кольца.
| Тип | Элементов | Наружный Ø кольца | Зазор до гильзы | Результат |
|---|---|---|---|---|
| УП-450 | 7 шт. | 243,99 мм | 6,51 мм | Подходит |
| УП-475 | 10 шт. | 256,95 мм | 0,03 мм | Подходит |
| УП-480 | 5 шт. | 269,50 мм | −6,25 мм | Не проходит |
| УП-485 | 7 шт. | 257,68 мм | −0,34 мм | Не проходит |
| УП-525 | 7 шт. | 255,95 мм | 0,53 мм | Подходит |
| УП-550 | 8 шт. | 246,40 мм | 5,30 мм | Подходит |
Отрицательное значение наружного зазора означает, что собранное кольцо превышает допустимый внутренний диаметр гильзы. Такие варианты исключаются из дальнейшего подбора.
5. Выбираем рекомендуемый вариант
После проверки геометрии остаются четыре подходящих типа: УП-450, УП-475, УП-525 и УП-550.
Для определения рекомендуемого варианта сравнивается фактическое межтрубное пространство с оптимальным значением для каждого типа.
| Тип | Оптимальное МТП | Отклонение от 49 мм | Заполнение МТП |
|---|---|---|---|
| УП-450 | 45 мм | 4 мм | 78,44% |
| УП-475 | 45 мм | 4 мм | 86,01% |
| УП-525 | 54 мм | 5 мм | 95,56% |
| УП-550 | 54 мм | 5 мм | 93,76% |
Минимальное отклонение от оптимального межтрубного пространства имеют УП-450 и УП-475 — по 4 мм.
При одинаковом отклонении предпочтение получает вариант с большим заполнением межтрубного пространства. Поэтому рекомендуемым вариантом является FS-Спрут УП-475.
Для рабочей трубы Ø159 мм и трубы-гильзы Ø273×8 мм рекомендуется:
10 элементов FS-Спрут УП-475
Уплотнитель кольцевого пространства FS-Спрут УП-475 (159/257) ТУ 22.29.29-004-61021223-2021
Расшифровка наименования:
изделия FS-Спрут Торговое
наименование УП-550 Тип уплотнительных
элемента ( 158 Наружный ∅ рабочей трубы (d) / 263 Внутр. ∅ гильзы
или отверстия (D) ) ТУ 28.99.39-003-61021223-2019 Номер технических
условий, по которым
изготовлена продукция
Помощь с подбором ОНК колец FS-Спрут
Обратитесь к нашим специалистам по телефону +7 (812) 313-20-02 или электронгой почте mail@fs-sprut.ru для более детальной консультации по подбору опорно-направляющих (центрирующих) колец FS-Спрут.
При необходимости подготовим все необходимые размерные чертежи и ответим на интересующие вопросы.
